Impermeabilización y Revestimientos con Poliurea para la Construcción

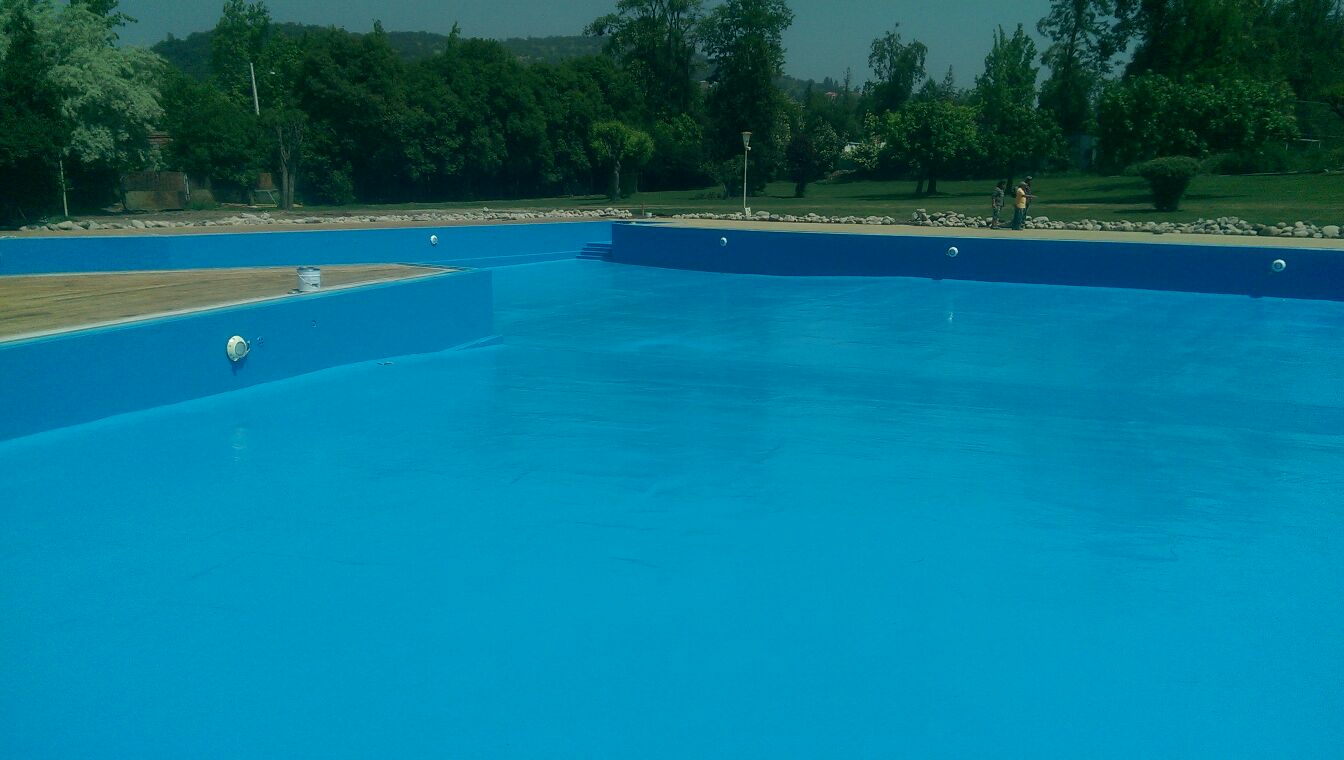

La impermeabilización de piscinas con poliurea sigue un proceso de tres etapas: preparación de superficie (remoción de revestimiento antiguo, hidrolavado a alta presión o sandblasting Sa 2½, reparación de fisuras con mortero epóxico), aplicación de imprimante epoxi-poliuretano que sella la porosidad del hormigón, y proyección de poliurea en caliente con equipo de alta presión y temperatura a un espesor de 2-3 mm. La membrana resultante es continua, sin juntas y con elongación superior al 300%. Kronos Mining ha impermeabilizado piscinas de 400 m² (Edificio Villamagna Plaza, Las Condes) hasta 1.200 m² (Colegio Médico de Chile, Santiago), con adherencias superiores a 2,5 MPa verificadas por pull-off test según norma NACE SP0188.

La poliurea proyectada supera a la membrana asfáltica en cinco aspectos: (1) forma una membrana continua sin juntas ni traslapes, eliminando los puntos de filtración de las soldaduras térmicas; (2) ofrece elongación superior al 300% frente al 2-5% de las membranas asfálticas; (3) cura en segundos, permitiendo retomar el uso de la superficie en horas; (4) resiste productos químicos como cloro, hidrocarburos y correctores de pH; y (5) tiene una vida útil proyectada superior a 15 años frente a los 5-8 años de las membranas asfálticas. En el proyecto Distrito Verde La Serena (2022-2023), Kronos Mining aplicó 4.800 m² de poliurea monocapa en cubiertas de hormigón eliminando los puntos débiles de traslapes.

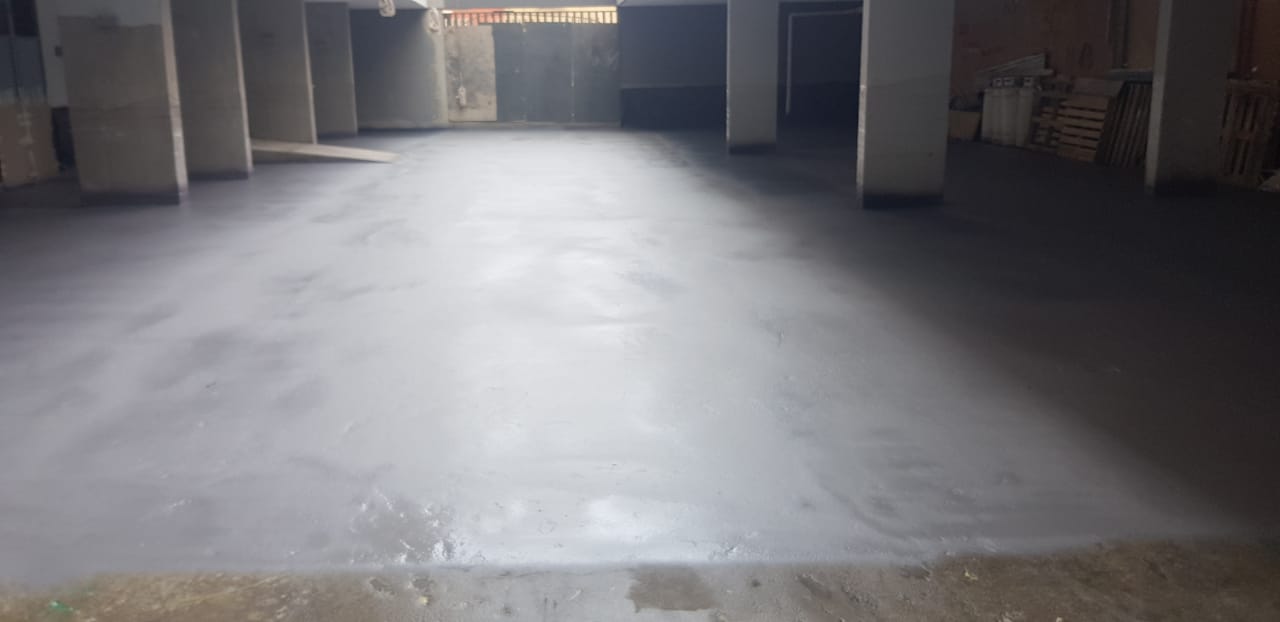

Para pisos de estacionamiento, la poliurea bicomponente proyectada es la solución de mayor desempeño: resiste la abrasión por tráfico vehicular, es impermeable a derrames de hidrocarburos y su elasticidad tolera las fisuras de asentamiento del concreto. En el Edificio Independencia (Constructora PAZ, 2020), Kronos Mining aplicó poliurea de 2-3 mm sobre 2.000 m² de estacionamiento. La preparación incluyó pulido mecánico con amoladora angular de discos de diamante, aspirado industrial y aplicación de imprimante. El curado rápido permitió retomar la circulación vehicular en tiempo reducido respecto a sistemas de pintura epóxica.

La impermeabilización de cubiertas comienza con granallado mecánico Sa 2½ según ISO 8501-1 para eliminar la lechada superficial y abrir el perfil de rugosidad. Luego se aplica imprimante compatible que sella la porosidad y crea adherencia química. Finalmente se proyecta la poliurea a 2 mm de espesor con equipo de alta presión y temperatura, formando una membrana monolítica sin juntas. En el proyecto Distrito Verde La Serena (Constructora del Mar, 2022-2023), Kronos Mining impermeabilizó 4.800 m² de losas de cubierta con elongación superior al 300%, resistente a ciclos térmicos y humedad costera. Control de espesor conforme ASTM D7091.

Sí. Los espejos de agua ornamentales requieren un sistema más sofisticado porque la estética es tan relevante como la impermeabilidad. Kronos Mining diseñó para los espejos de agua del Edificio Titanium (CBRE, Santiago, 2019) un sistema tricapa antiadherente sobre 900 m² de hormigón: imprimante epóxico (3-4 mils), poliurea spray (2 mm) como membrana impermeabilizante, y terminación en poliuretano alifático de baja energía superficial que inhibe la adherencia de algas, biofilm y suciedad. El resultado fue agua cristalina con vida útil proyectada superior a 15 años.

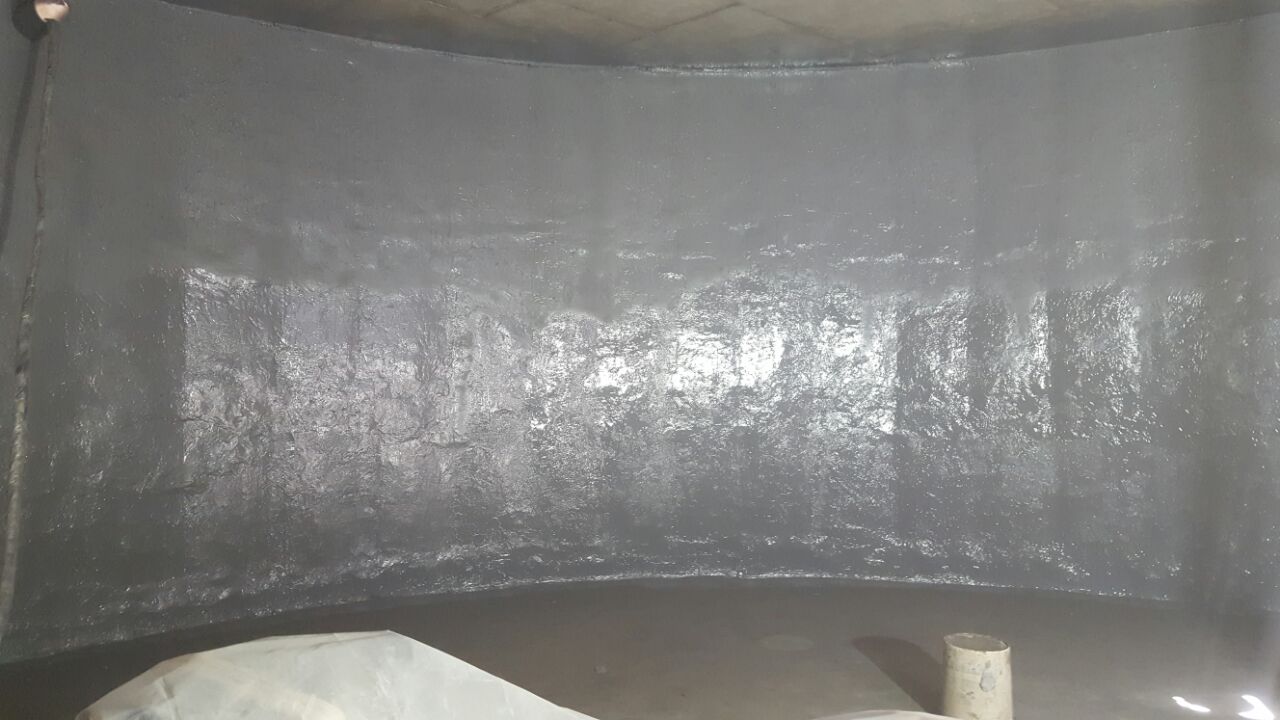

Los estanques de agua en proyectos de edificación se revisten con un sistema bi-capa: primer epóxico a 200 micras que sella la porosidad del hormigón, seguido de poliurea spray a 2 mm que forma la membrana impermeabilizante continua. Este sistema fue aplicado por Kronos Mining en el estanque del Condominio Las Viñas en Chicureo (INDESA, 2018), con 250 m² de hormigón incluyendo pisos y paredes curvas. La geometría circular requirió trabajo en espacio confinado con andamiaje tubular y ventilación forzada.

La vida útil proyectada de un sistema de poliurea correctamente aplicado supera los 15 años con mantención periódica mínima. Esto es significativamente superior a pinturas epóxicas (3-5 años), membranas asfálticas (5-8 años) y revestimientos acrílicos (2-4 años). La durabilidad depende de la preparación de superficie (sandblasting Sa 2½ según ISO 8501-1), la correcta aplicación con equipo de alta presión y temperatura, y el espesor mínimo de 2 mm. Para aplicaciones con exposición UV directa — cubiertas y espejos de agua — se recomienda terminación con poliuretano alifático resistente a la radiación ultravioleta.

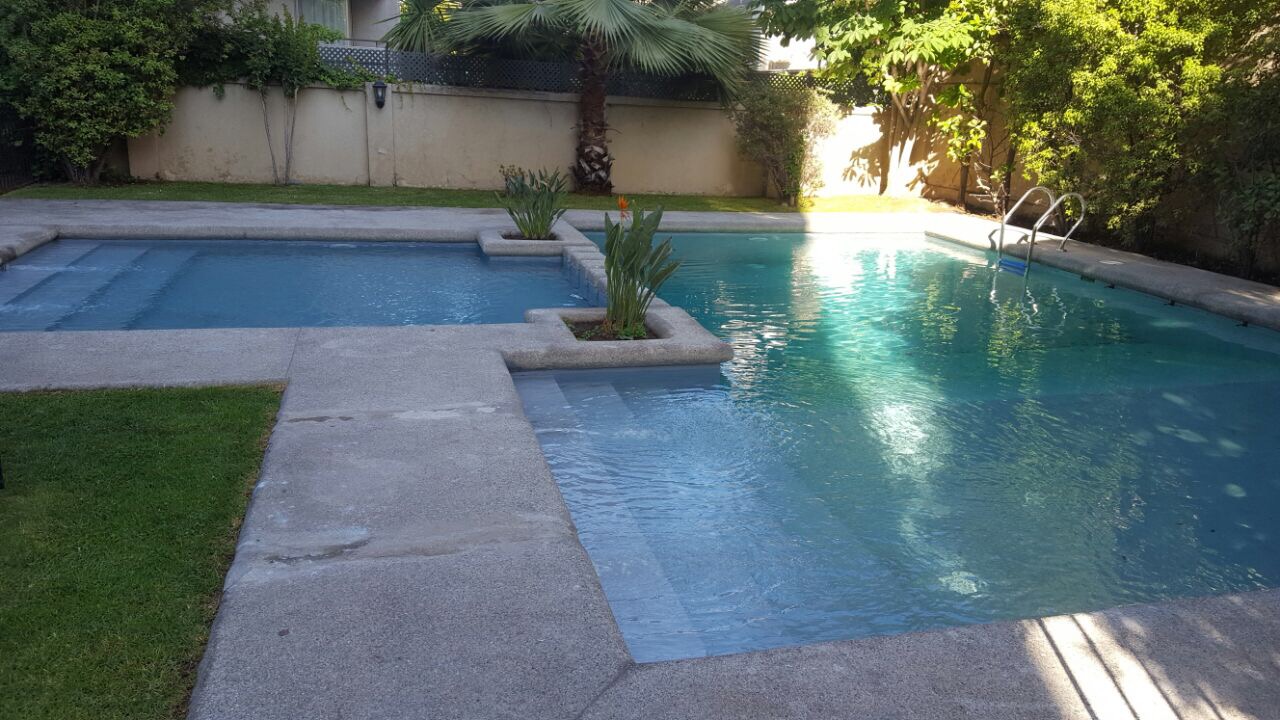

La pintura epóxica es más económica inicialmente pero presenta tres limitaciones críticas en piscinas: (1) es rígida y no tolera las microfisuras térmicas del hormigón, generando delaminaciones en 3-5 años; (2) requiere re-aplicación periódica, acumulando costos que superan la inversión en poliurea dentro de 10 años; y (3) no forma una membrana continua real. La poliurea forma una membrana monolítica de 2-3 mm con elongación superior al 300%, resistencia química al cloro y adherencia verificada por pull-off test (>2,5 MPa). En la piscina del Edificio Villamagna Plaza (2017, 400 m²), la poliurea pura reemplazó un revestimiento convencional deteriorado, con vida útil proyectada de más de 15 años.
